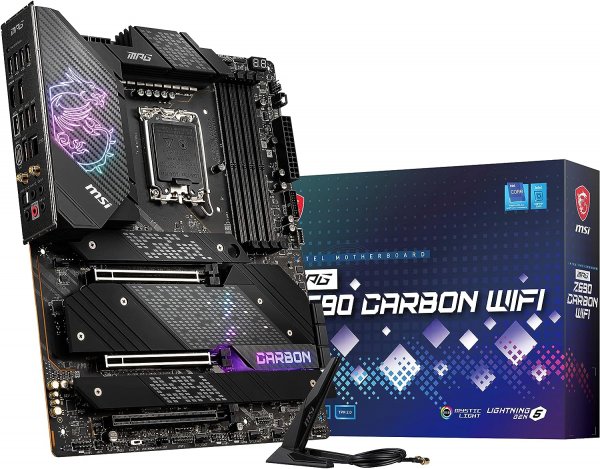

MSI MPG Z690 Carbon WIFI (7D30-005R)

Artikelnummer: 3626
GTIN: 4719072886530
Kategorie: Mainboards
Hersteller: MSI

319,00 €

inkl. 19% USt. , inkl. Versand

Momentan nicht verfügbar

Beschreibung
Benachrichtigen, wenn verfügbar

Leistung mit Stil

Das MSI MPG Z690 CARBON WIFI ist ein leistungsstarkes Mainboard für Intel Core-Prozessoren der 12. & 13. Generation mit dualer PCI-e 5.0 x16-Grafikkartenarchitektur, beschleunigtem DDR5-Speicher und einer großen Auswahl an M.2 Gen4-Speicheroptionen und bietet sowohl Leistung als auch Stil.

Unterstützt Intel Core Prozessoren der 12. und 13. Generation (LGA 1700)
4 x DDR5 DIMMs, Memory Boost (6666MHz+ OC)
Direktes 18+1+1-Phasen-Stromversorgungsdesign mit 75A SPS
5 x M.2-Steckplätze (4 x Gen4, 1 x Gen3) mit Shield Frozr
2 x PCI-e 5.0 x16 (128Gbit/s), 1 x PCI-e 3.0 x16 Grafikkartensteckplätze
Intel I225-V 2.5G LAN
Wi-Fi 6E mit Bluetooth 5.2
USB 3.2 Gen 2x2 Typ-C (20Gbit/s)
Z690-Chipsatz, direkter 18+1+1-Phasen-VRM, Premium-Kühlung, DDR5-Speicher-Boost

Unterstützt Intel Core Prozessoren der 12. und 13. Generation

Das MPG Z690 CARBON WIFI Mainboard unterstützt Intel Core Prozessoren der 12. und 13. Generation.

Form-Faktor: ATX

Sockel-Typ: LGA 1700

Chipsatz: Intel Z690

Direktes 18+1+1 Phasen-VRM mit 75A SPS

Das leistungsstarke VRM-Design verfügt über die MSI-exklusive Core Boost-Technologie, die von 2 x 8-Pin-CPU-Stromanschlüssen gespeist wird:

Einphasige GT Power
Digitaler PWM-IC
18 direkte Leistungsphasen (Smart Power Stage / 75A)
Einphasige AUX Power
Ein 8-lagiges PCB in Serverqualität mit 2 onz verdickter Kupferschicht verbessert Leistung und Systemstabilität.

Erstklassige Kühllösung

VRM-Kühlung: Verfügt über schwer beschichtete Kühlkörper, Verbindungs-Wärmerohr, Drossel und 7W/mK-Wärmeleitpads für verbesserte Wärmeableitung.

SSD-Kühlung: M.2 Shield Frozr verhindert thermische Drosselung.

Systemkühlung: Die Kühlung lässt sich dank strategisch platzierter Stiftleisten verbinden und synchronisieren - einschließlich eines speziellen Pumpen-Lüfter-Kopfes.

Chipsatzkühlung: Enthält einen vergrößerten Kühlkörper.

4 x DDR5 Dual Channel (6666+ MHz übertaktet*)
Speicherverstärkung: Ein vollständig isolierter Schaltkreis liefert reine DDR5-Datensignale für optimale Gaming- & Overclocking-Leistung.

Die XMP-Profile im MSI BIOS sind MSI OC LAB-optimiert und lassen sich einfach mit automatischen Energieeinstellungen für verbesserte Speichergeschwindigkeit und Stabilität aktivieren.

*1DPC 1R Max. Übertaktungsfrequenz 6666+ MHz, unterstützt Intel XMP 3.0 OC.

2 x Verstärkte PCI-e 5.0 x16

MSI PCI Express Steel Armor-Steckplätze sind mit zusätzlichen Lötpunkten* auf dem Mainboard befestigt, um das Gewicht schwerer Grafikkarten zu tragen und die Kontaktstelle vor elektromagnetischen Störungen abzuschirmen:

2 x PCI-e 5.0 x16-Steckplätze (mit Steel Armor)
1 x PCI-e 3.0 x16 Steckplatz
*Die neue MSI Surface Mount Technology (SMT) Lötstelle verbessert die Signalqualität.

Gen4 & Gen3 M.2-Anschlüsse

Das MPG Z690 CARBON WIFI Mainboard verfügt über die neuesten M.2-Steckplätze von MSI (unterstützt Intel Optane):

4 x Gen4 x4 64GbIT/s-Steckplätze
1 x Gen3 x4 32GbIT/s Steckplatz

*Die M.2-Spezifikationen können je nach installierter CPU variieren.

M.2 Shield Frozr

Selbst die schnellsten SSDs der Welt werden automatisch langsamer, wenn die Firmware zur thermischen Drosselung übermäßig hohe Temperaturen feststellt.

M.2 Shield Frozr ist die fortschrittlichste thermische Lösung von MSI, die den bestmöglichen Schutz bietet, um eine maximale SSD-Übertragungsgeschwindigkeit zu gewährleisten.

Wi-Fi 6E & Bluetooth 5.2

2.5G LAN: Ein Intel I225-V 2.5Gbit/s LAN-Controller liefert ein erstklassiges Netzwerk-Gaming-Erlebnis.

USB 3.2 Gen 2x2 Typ-C: Ermöglicht ultraschnelle Datenübertragungsraten von 20 Gbit/s zwischen Geräten.

HD-Audio: 7.1-Channel High Definition Audio mit Audio Boost 5 & S/PDIF-Ausgang.

Wi-Fi 6E: Verfügt über das neueste Intel Wi-Fi 6E-Modul (extrem niedrige Latenz, hohe Bandbreite) & Bluetooth 5.2-Technologie.

Technische Daten:

Formfaktor ATX
Sockel Intel 1700
Chipsatz Intel Z690
CPU-Kompatibilität Core i-13000, Core i-12000, Pentium Gold G7000, Celeron G6000
RAM 4x DDR5 DIMM, dual PC5-53333U/?DDR5-6666 (OC), max. 128GB (UDIMM)
Erweiterungsslots 2x PCIe 5.0 x16 (1x x16, 1x x8), 1x PCIe 3.0 x16 (x4), 1x M.2/?M-Key (PCIe 4.0 x4, 22110/?2280/?2260), 1x M.2/?M-Key (PCIe 4.0 x4, 2280/?2260), 1x M.2/?M-Key (PCIe 4.0 x4, 22110/?2280/?2260/?2242), 1x M.2/?M-Key (PCIe 3.0 x4/?SATA, 2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4/?SATA, 2280/?2260), 1x M.2/?E-Key (PCIe/?Intel CNVi, 2230, belegt mit WiFi+BT-Modul)
Anschlüsse extern 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.2 (20Gb/?s, Z690), 5x USB-A 3.1 (10Gb/?s, Z690), 4x USB-A 2.0 (480Mb/?s), 1x 2.5GBase-T (Intel I225-V), 5x Klinke, 1x Toslink, 2x Antennenanschluss (RP-SMA)
Anschlüsse intern 1x USB-C 3.1 Key-A Header (10Gb/?s, Z690), 1x USB 3.0 Header (5Gb/?s, 2x USB 3.0, Z690), 2x USB 2.0 Header (480Mb/?s, 4x USB 2.0), 4x SATA 6Gb/s (Z690), 2x SATA 6Gb/s (ASM1061), 1x TPM-Header, 1x Thunderbolt-Header 15-Pin (16-1), 1x Chassis Intrusion-Header, 1x MSI Tuning Controller Header 5-Pin
Header Kühlung 1x CPU-Lüfter 4-Pin, 1x Pumpe 4-Pin, 6x Lüfter 4-Pin
Header Beleuchtung 1x 4-Pin RGB (+12V/?G/?R/?B, max. 3A), 2x 3-Pin ARGB (+5V/?DATA/?GND, max. 3A), 1x 3-Pin Corsair RGB (+5V/?DATA/?GND)
Buttons/Switches USB BIOS Flashback (extern), LED Switch (intern)
Audio 7.1 (Realtek ALC4080)
Grafik iGPU
Wireless Wi-Fi 6E (WLAN 802.11a/?b/?g/?n/?ac/?ax, 2x2, Intel), Bluetooth 5.3
RAID-Level 0/?1/?5/?10 (Z690)
Multi-GPU AMD 2-Way-CrossFireX (x8/?x8)
Stromanschlüsse 1x 24-Pin ATX, 2x 8-Pin EPS12V
VRM 19 virtuelle Phasen (18+1), 19 reale Phasen (18+1), PWM-Controller: RAA229131 (max. 20 Phasen)
MOSFETs CPU 18x 75A RAA220075
MOSFETs SoC 1x 75A RAA220075
Beleuchtung RGB, 2 Zonen (Chipsatz-Kühler, I/?O-Abdeckung)
BIOS 1x 32MB (256Mb)
Besonderheiten Audio+solid capacitors, Diagnostic LED (Segmentanzeige), Diagnostic LED (LED-Indikatoren), I/?O-Blende integriert, 5x M.2-Passivkühler, Onboard TPM 2.0 Unterstützung (Intel PTT)

Lieferumfang:

MSI MPG Z690 Carbon WIFI (7D30-005R)

Zustand:

Es handelt sich um B-Ware. Dies bezeichnet Verkaufsartikel, die nach erfolgtem Widerruf zurück gesendet wurden, Demoware, Serviceware (Recertified) oder Ware, bei der die Originalverpackung nicht mehr vorhanden ist bzw. beschädigt wurde. Die Artikel weisen keine oder kleinere Gebrauchsspuren auf, die keinen Einfluss auf die Funktionsfähigkeit des Gerätes haben. Es werden nur die unter dem Punkt Lieferumfang aufgelisteten Bestandteile mitgeliefert, sämtliches Zubehör und andere Teile können fehlen. Alle Artikel wurden außerdem überprüft und sind technisch einwandfrei. Wir bitten zu beachten das der einwandfreie Zustand des CPU Sockels (Pins) vor dem Versand von uns dokumentiert und mit einem Aufkleber auf dem Mainboard festgehalten wird.

Sockel:	1700
Formfaktor:	ATX
Speichertyp:	DDR5
RAM-Steckplätze Anzahl:	4
