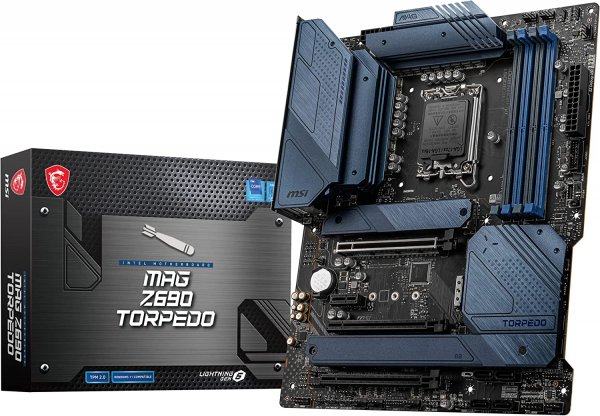

MSI MAG Z690 Torpedo (7D32-001R)

Artikelnummer: 3364
GTIN: 4719072886578
HAN: 7D32-001R
Kategorie: Mainboards
Hersteller: MSI

209,00 €

inkl. 19% USt. , inkl. Versand

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung

Conquer the Battlefield

Das MSI MAG Z690 TORPEDO Gaming-Mainboard ist die perfekte Wahl für Gamer, die eine Intel Core-Plattform der 12. Generation mit PCI-e 5.0 x16-Grafikkartenarchitektur, beschleunigtem DDR5-Speicher und einer Vielzahl von M.2 Gen4-Speicheroptionen suchen, um das Schlachtfeld zu erobern.

Unterstützt Intel Core Prozessoren der 12. Generation (LGA 1700)
4 x DDR5 DIMMs, Memory Boost (6400MHz+ OC)
16+1+1 Duet Rail Power Design mit 70A SPS
4 x M.2-Steckplätze (3 x Gen4, 1 x Gen3) mit Shield Frozr
1 x PCI-e 5.0 x16 (128GB/s), 2 x PCI-e 3.0 x16 Grafikkartensteckplätze
Intel I225-V 2.5G LAN
Z690 Chipsatz, 16+1+1 Duet Rail VRM, Komplettkühlung, DDR5 Memory Boost

Form-Faktor: ATX

Sockel-Typ: LGA 1700

Chipsatz: Intel Z690

16+1+1 Duet Rail VRM mit 70A SPS

Das robuste VRM-Design verfügt über die MSI-exklusive Core Boost-Technologie, die von 2 x 8-Pin-CPU-Stromanschlüssen versorgt wird:

Digitaler PWM-IC
Einphasige GT Power
16 Duet Rail Power System (Smart Power Stage / 70A)
Einphasiger AUX-Strom

Komplettkühllösung

VRM-Kühlung: Verfügt über einen erweiterten Kühlkörper und 7W/mK Wärmeleitpads für verbesserte Wärmeableitung.

SSD-Kühlung: M.2 Shield Frozr verhindert thermische Drosselung.

Systemkühlung: Verbindet und synchronisiert die Kühlung mit strategisch platzierten Stiftleisten - einschließlich einer speziellen Pumpenlüfterleiste.

Ein 6-lagiges PCB in Serverqualität mit 2 oz verdicktem Kupfer verbessert Leistung und Systemstabilität.

4 x DDR5 Dual Channel (6400+ MHz übertaktet*)

Speicherverstärkung: Ein vollständig isolierter Schaltkreis liefert reine DDR5-Datensignale für optimale Gaming- & Overclocking-Leistung.

XMP-Profile im MSI BIOS sind MSI OC LAB-optimiert und können einfach mit automatischen Energieeinstellungen für verbesserte Speichergeschwindigkeit und Stabilität aktiviert werden.

*1DPC 1R Max. Übertaktungsfrequenz 6400+ MHz, unterstützt Intel XMP 3.0 OC.

PCI-e 5.0 x16 Steckplatz, modernste Speicherleistung, Intel 2.5G LAN

Verstärkter PCI-e 5.0 x16

MSI PCI Express Steel Armor-Steckplätze sind mit zusätzlichen Lötpunkten* am Motherboard befestigt, um das Gewicht schwerer Grafikkarten zu tragen und die Kontaktstelle vor elektromagnetischen Störungen zu schützen:

1 x PCI-e 5.0 x16 Steckplatz (mit Steel Armor)
2 x PCI-e 3.0 x16-Steckplätze

*Die neue MSI Surface Mount Technology (SMT) Lötstelle verbessert die Signalqualität.

Gen4 & Gen3 M.2-Anschlüsse

Das MAG Z690 TORPEDO-Mainboard verfügt über die neuesten M.2-Steckplätze von MSI (unterstützt Intel Optane):

3 x Gen4 x4 64Gbits-Steckplätze
1 x Gen3 x4 32Gbits Steckplatz

*Die M.2-Spezifikationen können je nach installierter CPU variieren.

M.2 Shield Frozr

Selbst die schnellsten SSDs der Welt werden automatisch langsamer, wenn die Firmware zur thermischen Drosselung übermäßig hohe Temperaturen feststellt.

M.2 Shield Frozr ist die fortschrittlichste thermische Lösung von MSI, die den bestmöglichen Schutz bietet, um eine maximale SSD-Übertragungsgeschwindigkeit zu gewährleisten.

Intel 2.5G LAN

2.5G LAN: Ein Intel I225-V 2.5Gbits LAN-Controller liefert ein erstklassiges Netzwerk-Gaming-Erlebnis.

USB 3.2 Gen 2x2 Typ-C: Ermöglicht ultraschnelle Datenübertragungsraten von 20 Gbits zwischen Geräten.

HD-Audio: 7.1-Kanal HD Audio mit Audio Boost 5 & S/PDIF-Ausgang.

Technische Daten:

Formfaktor ATX
Sockel Intel 1700
Chipsatz Intel Z690
CPU-Kompatibilität Core i-13000, Core i-12000, Pentium Gold G7000, Celeron G6000
RAM 4x DDR5 DIMM, dual PC5-51200U/?DDR5-6400 (OC), max. 128GB (UDIMM)
Erweiterungsslots 1x PCIe 5.0 x16, 2x PCIe 3.0 x16 (1x x4, 1x x1), 1x PCIe 3.0 x1, 1x M.2/?M-Key (PCIe 4.0 x4, 22110/?2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4, 2280/?2260/?2242), 1x M.2/?M-Key (PCIe 3.0 x4/?SATA, 2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4/?SATA, 2280/?2260/?2242)
Anschlüsse extern 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.2 (20Gb/?s, Z690), 3x USB-A 3.1 (10Gb/?s, Z690), 2x USB-A 3.0 (5Gb/?s, Z690), 2x USB-A 2.0 (480Mb/?s), 1x 2.5GBase-T (Intel I225-V), 5x Klinke, 1x Toslink
Anschlüsse intern 1x USB-C 3.1 Key-A Header (10Gb/?s, Z690), 1x USB 3.0 Header (5Gb/?s, 2x USB 3.0, Z690), 2x USB 2.0 Header (480Mb/?s, 4x USB 2.0), 6x SATA 6Gb/s (Z690), 1x TPM-Header, 1x Thunderbolt-Header 15-Pin (16-1), 1x Chassis Intrusion-Header, 1x MSI Tuning Controller Header 5-Pin
Header Kühlung 1x CPU-Lüfter 4-Pin, 1x Pumpe 4-Pin, 6x Lüfter 4-Pin
Header Beleuchtung 1x 4-Pin RGB (+12V/?G/?R/?B, max. 3A), 3x 3-Pin ARGB (+5V/?DATA/?GND, max. 3A)
Buttons/Switches USB BIOS Flashback (extern), LED Switch (intern)
Audio 7.1 (Realtek ALC4080)
Grafik iGPU
RAID-Level 0/?1/?5/?10 (Z690)
Multi-GPU AMD 2-Way-CrossFireX (x16/?x4)
Stromanschlüsse 1x 24-Pin ATX, 2x 8-Pin EPS12V
VRM 17 virtuelle Phasen (16+1), 8 reale Phasen (8+1), PWM-Controller: MP2960 (max. 10 Phasen)
MOSFETs CPU 16x 70A MP87992
MOSFETs SoC 1x 70A MP87992
Beleuchtung RGB, 1 Zone (Chipsatz-Kühler)
BIOS 1x 32MB (256Mb)
Besonderheiten Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), I/?O-Blende integriert, 3x M.2-Passivkühler, Onboard TPM 2.0 Unterstützung (Intel PTT)

Lieferumfang:

MSI MAG Z690 Torpedo (7D32-001R)

Zustand:

Es handelt sich um B-Ware. Dies bezeichnet Verkaufsartikel, die nach erfolgtem Widerruf zurück gesendet wurden, Demoware, Serviceware (Recertified) oder Ware, bei der die Originalverpackung nicht mehr vorhanden ist bzw. beschädigt wurde. Die Artikel weisen keine oder kleinere Gebrauchsspuren auf, die keinen Einfluss auf die Funktionsfähigkeit des Gerätes haben. Es werden nur die unter dem Punkt Lieferumfang aufgelisteten Bestandteile mitgeliefert, sämtliches Zubehör und andere Teile können fehlen. Alle Artikel wurden außerdem überprüft und sind technisch einwandfrei. Wir bitten zu beachten das der einwandfreie Zustand des CPU Sockels (Pins) vor dem Versand von uns dokumentiert und mit einem Aufkleber auf dem Mainboard festgehalten wird.

Produkteigenschaft	Wert
Sockel:	1700
Formfaktor:	ATX
Speichertyp:	DDR5
RAM-Steckplätze Anzahl:	4
