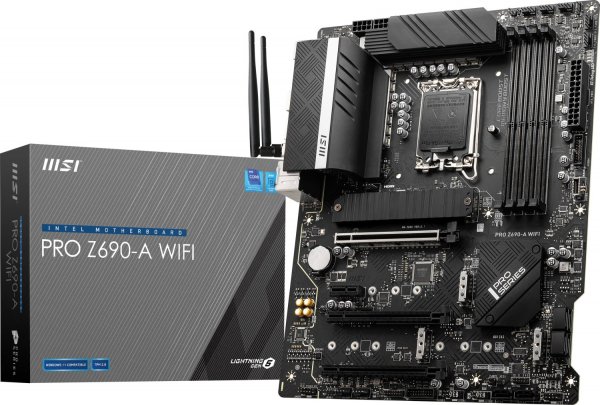

MSI PRO Z690-A WIFI (7D25-017R)

Artikelnummer: 3570
GTIN: 4719072886592
HAN: 7D25-017R
Kategorie: Mainboards
Hersteller: MSI

198,88 €

inkl. 19% USt. , inkl. Versand

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung

Business-Eleganz

Das MSI PRO Z690-A WIFI ist der Inbegriff von Business-Eleganz für Profis, die Wert legen auf effiziente Intel Core-Leistung der 12. Generation mit einer PCI-e 5.0 x16-Grafikkartenarchitektur mit hoher Bandbreite, beschleunigtem DDR5-Speicher und einer großen Auswahl an M.2 Gen4-Speicheroptionen.

Unterstützt Intel Core Prozessoren der 12. & 13. Generation (LGA 1700)
4 x DDR5 DIMMs, Memory Boost (6400MHz+ OC)
14+1+1 Duet Rail Power Design (55A) mit DrMOS
4 x M.2-Steckplätze (3 x Gen4, 1 x Gen3) mit Shield Frozr (M2_1)
1 x PCI-e 5.0 x16 (128Gbits), 2 x PCI-e 3.0 x16 Grafikkartensteckplätze
Intel I225-V 2.5G LAN
Wi-Fi 6E mit Bluetooth 5.2
USB 3.2 Gen 2x2 Typ-C (20Gbits)
Z690-Chipsatz, 14+1+1 Duet Rail VRM, intelligente Kühlung, DDR5-Memory-Boost

Unterstützt Intel Core Prozessoren 12. & 13. Generation

Das PRO Z690-A WIFI-Mainboard unterstützt Intel Core-Prozessoren der 12. & 13. Generation.

Formfaktor: ATX
Sockel-Typ: LGA 1700
Chipsatz: Intel Z690
14+1+1 Duet Rail VRM (55A) mit DrMOS

Das VRM-Design verfügt über die MSI-exklusive Core Boost-Technologie, die von 2 x 8-Pin-CPU-Stromanschlüssen versorgt wird:

14 Duet Rail Stromversorgungssystem (55A)
Einphasiger AUX-Strom
Einphasiger GT-Strom
Digitaler PWM-IC
Einschließlich Lastlinienkalibrierung und Überspannungsschutz.

Intelligente Kühlung

VRM-Kühlung: Verfügt über einen erweiterten Kühlkörper für verbesserte Wärmeableitung.

SSD-Kühlung: M.2 Shield Frozr verhindert thermische Drosselung.

Frozr AI-Kühlung: Passt die Systemkühlung automatisch anhand der CPU- und GPU-Temperaturen an.

Ein 6-lagiges PCB in Serverqualität mit 2 oz. verdicktem Kupfer verbessert Leistung und Systemstabilität.

4 x DDR5 Dual Channel (6400+ MHz übertaktet*)

Speicherverstärkung: Ein vollständig isolierter Schaltkreis liefert reine DDR5-Datensignale für optimale Gaming- & Overclocking-Leistung.

Die XMP-Profile im MSI BIOS sind MSI OC LAB-optimiert und können einfach mit automatischen Energieeinstellungen für verbesserte Speichergeschwindigkeit und Stabilität aktiviert werden.

*1DPC 1R Max. Übertaktungsfrequenz 6400+ MHz, unterstützt Intel XMP 3.0 OC.

Verstärkter PCI-e 5.0 x16

MSI PCI Express Steel Armor-Steckplätze sind mit zusätzlichen Lötpunkten* auf dem Mainboard befestigt, um das Gewicht schwerer Grafikkarten zu tragen und die Kontaktstelle vor elektromagnetischen Störungen zu schützen:

1 x PCI-e 5.0 x16 Steckplatz (mit Steel Armor)
2 x PCI-e 3.0 x16-Steckplätze
1 x PCI-e 3.0 x1 Steckplatz

*Die neue MSI Surface Mount Technology (SMT) Löttechnik verbessert die Signalklarheit.

Gen4 & Gen3 M.2-Anschlüsse
Das PRO Z690-A WIFI-Mainboard verfügt über die neuesten M.2-Steckplätze von MSI (unterstützt Intel Optane):

3 x Gen4 x4 64Gbits-Steckplätze
1 x Gen3 x4 32Gbits Steckplatz

*Die M.2-Spezifikationen können je nach installierter CPU variieren.

M.2 Shield Frozr

Selbst die schnellsten SSDs der Welt werden automatisch langsamer, wenn die Firmware zur thermischen Drosselung übermäßig hohe Temperaturen feststellt.

M.2 Shield Frozr ist die fortschrittlichste thermische Lösung von MSI, die den bestmöglichen Schutz bietet, um eine maximale SSD-Übertragungsgeschwindigkeit zu gewährleisten.

Wi-Fi 6E & Bluetooth 5.2

2.5G LAN: Ein Intel I225-V 2.5Gbits LAN Controller sorgt für ein erstklassiges Netzwerkerlebnis.

USB 3.2 Gen 2x2 Typ-C: Ermöglicht ultraschnelle Datenübertragungsraten von 20 Gbits zwischen Geräten.

HD-Audio: 7.1-Kanal HD Audio mit Audio Boost.

Wi-Fi 6E: Verfügt über das neueste Intel Wi-Fi 6E Modul (extrem niedrige Latenz, hohe Bandbreite) und Bluetooth 5.2 Technologie.

Technische Daten:

Formfaktor ATX
Sockel Intel 1700
Chipsatz Intel Z690
CPU-Kompatibilität Core i-13000, Core i-12000, Pentium Gold G7000, Celeron G6000
RAM 4x DDR5 DIMM, dual PC5-51200U/?DDR5-6400 (OC), max. 128GB (UDIMM)
Erweiterungsslots 1x PCIe 5.0 x16, 2x PCIe 3.0 x16 (1x x4, 1x x1), 1x PCIe 3.0 x1, 1x M.2/?M-Key (PCIe 4.0 x4, 22110/?2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4, 2280/?2260/?2242), 1x M.2/?M-Key (PCIe 3.0 x4/?SATA, 2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4/?SATA, 2280/?2260/?2242), 1x M.2/?E-Key (PCIe/?Intel CNVi, 2230, belegt mit WiFi+BT-Modul)
Anschlüsse extern 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.2 (20Gb/?s, Z690), 1x USB-A 3.1 (10Gb/?s, Z690), 2x USB-A 3.0 (5Gb/?s, Z690), 4x USB-A 2.0 (480Mb/?s), 1x 2.5GBase-T (Intel I225-V), 6x Klinke, 1x PS/?2 Combo, 2x Antennenanschluss (RP-SMA)
Anschlüsse intern 1x USB-C 3.1 Key-A Header (10Gb/?s, Z690), 2x USB 3.0 Header (5Gb/?s, 4x USB 3.0, Z690), 2x USB 2.0 Header (480Mb/?s, 4x USB 2.0), 6x SATA 6Gb/s (Z690), 1x TPM-Header, 1x Thunderbolt-Header 15-Pin (16-1), 1x Chassis Intrusion-Header, 1x MSI Tuning Controller Header 5-Pin
Header Kühlung 1x CPU-Lüfter 4-Pin, 1x Pumpe 4-Pin, 6x Lüfter 4-Pin
Header Beleuchtung 1x 4-Pin RGB (+12V/?G/?R/?B, max. 3A), 2x 3-Pin ARGB (+5V/?DATA/?GND, max. 3A)
Buttons/Switches USB BIOS Flashback (extern)
Audio 7.1 (Realtek ALC897)
Grafik iGPU
Wireless Wi-Fi 6E (WLAN 802.11a/?b/?g/?n/?ac/?ax, 2x2, Intel), Bluetooth 5.3
RAID-Level 0/?1/?5/?10 (Z690)
Multi-GPU AMD 2-Way-CrossFireX (x16/?x4)
Stromanschlüsse 1x 24-Pin ATX, 2x 8-Pin EPS12V
VRM 15 virtuelle Phasen (14+1), 15 reale Phasen (14+1), PWM-Controller: RAA229131 (max. 20 Phasen)
MOSFETs CPU 14x 55A AOZ5016QI
MOSFETs SoC 1x 55A AOZ5016QI
BIOS 1x 32MB (256Mb)
Besonderheiten Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), 1x M.2-Passivkühler, Onboard TPM 2.0 Unterstützung (Intel PTT)

Lieferumfang:

MSI PRO Z690-A WIFI (7D25-017R)

Zustand:

Es handelt sich um B-Ware. Dies bezeichnet Verkaufsartikel, die nach erfolgtem Widerruf zurück gesendet wurden, Demoware, Serviceware (Recertified) oder Ware, bei der die Originalverpackung nicht mehr vorhanden ist bzw. beschädigt wurde. Die Artikel weisen keine oder kleinere Gebrauchsspuren auf, die keinen Einfluss auf die Funktionsfähigkeit des Gerätes haben. Es werden nur die unter dem Punkt Lieferumfang aufgelisteten Bestandteile mitgeliefert, sämtliches Zubehör und andere Teile können fehlen. Alle Artikel wurden außerdem überprüft und sind technisch einwandfrei. Wir bitten zu beachten das der einwandfreie Zustand des CPU Sockels (Pins) vor dem Versand von uns dokumentiert und mit einem Aufkleber auf dem Mainboard festgehalten wird.

Produkteigenschaft	Wert
Sockel:	1700
Formfaktor:	ATX
Speichertyp:	DDR5
RAM-Steckplätze Anzahl:	4
