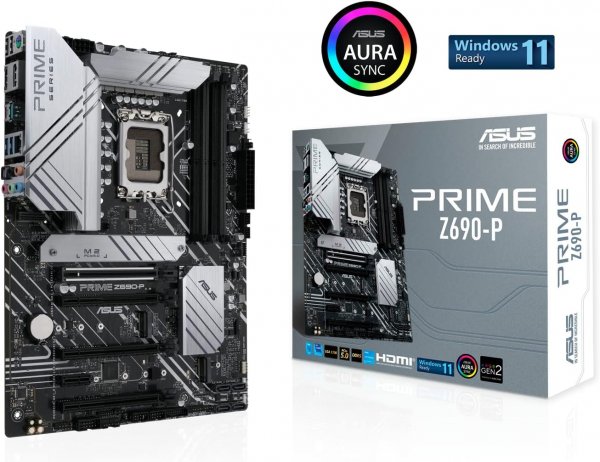

ASUS Prime Z690-P (90MB19Q0-M0EAY0)

Artikelnummer: 3839
GTIN: 4711081469698
HAN: 90MB19Q0-M0EAY0
Kategorie: Mainboards
Hersteller: ASUS

158,88 €

inkl. 19% USt. , inkl. Versand

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung

Intel Z690 (LGA 1700) ATX-Mainboard mit PCIe 5.0, DDR5, drei M.2-Steckplätzen, 14+1 DrMOS, HDMI, DisplayPort, 2,5 Gb Ethernet, USB 3.2 Gen 2x2 Type-C, Front USB 3.2 Gen 1 Type-C

Intel LGA 1700 Sockel: Bereit für Intel Prozessoren der 12., 13. & 14. Generation
Verbesserte Stromversorgung: 14+1 DrMOS, 8+4-poliger ProCool-Anschluss, Legierungsspulen und langlebige Kondensatoren für eine stabile Spannungsversorgung
Umfassende Kühlung: Große VRM-Kühlkörper, M.2-Kühlkörper, PCH-Kühlkörper, Hybridlüfter-Anschlüsse und Fan Xpert 4
ASUS OptiMem II: Präzise Leiterbahnführung und Durchkontaktierungen sowie Optimierungen der Masseschichten zur Wahrung der Signalintegrität für verbessertes Overclocking des Speichers
Konnektivität der nächsten Generation: DDR5, PCIe 5.0, 2,5 Gb Ethernet, USB 3.2 Gen 2x2 Type-C, Frontpanel USB 3.2 Gen 1 Type-C, Thunderbolt 4 Header Unterstützung

VRM-Kühlkörper und Wärmeleitpads

Zwei massive VRM-Kühlkörper und hochwertige Wärmeleitpads verbessern die Wärmeübertragung von den MOSFETs und Spulen für eine bessere Kühlleistung.

M.2 Kühlkörper

Ein M.2-Kühlkörper kümmert sich um die beiden M.2-Steckplätze und verhindert das Throttling, das bei M.2-SSDs bei längeren Datentransfers auftreten kann.

14+1 DrMOS

Ein VRM mit 14+1 DrMOS liefert die Leistung und Effizienz, die die neuesten Intel-Prozessoren verlangen.

DDR5 Leistungsverbesserung

Das Prime Z690-P verbessert die DDR5-Leistung, indem es Übertaktungsoptionen nicht nur für High-Speed-Kits, sondern auch für Einsteiger-Speichermodule mit einem gesperrten Power-Management-IC (PMIC) bietet.

Eine spezielle Schaltung auf der Hauptplatine umgeht die PMIC-Beschränkungen des DDR5-Speichers und ermöglicht es dir, die standardmäßige 1,1-Volt-Grenze zu überschreiten und die Frequenz und die Timings auf das Maximum zu steigern.
Normalerweise muss das System bei einem beschränkten PMIC, der entsperrt wurde, jedes Mal vollständig ausgeschaltet werden, wenn die Speicherspannung angepasst wird. Das Prime Z690-P nutzt Onboard-Hardware und die Firmware, um diese lästige Einschränkung zu umgehen, indem er Spannungsanpassungen durch denselben Soft-Reset-Prozess ermöglicht, der auch bei früheren Generationen von DDR-Speicher verwendet wurde.

Drei M.2-Steckplätze (bis zu 64 Gbit/s)

Das Prime Z690-P bietet insgesamt drei M.2-Steckplätze, die Datenübertragungsgeschwindigkeiten von bis zu 64 Gbit/s über PCIe 4.0 unterstützen und so schnellere Boot- und Ladezeiten für Betriebssysteme und Anwendungen ermöglichen.

PCIe 5.0 Steckplatz

Die Intel Prozessoren der 12. Generation bringen PCIe 5.0-Unterstützung auf den Markt. PCIe 5.0 bietet die doppelte Datenübertragungsgeschwindigkeit von PCIe4.0 und ist damit robust genug, um neue datenintensive Aufgaben zu bewältigen. PCIe 5.0 bringt noch weitere Vorteile mit sich, wie z. B. elektrische Änderungen zur Verbesserung der Signalintegrität, abwärtskompatible CEM-Anschlüsse für Add-in-Karten und Abwärtskompatibilität mit früheren Versionen von PCI Express.

USB 3.2 Gen 2x2 Typ-C

Zahlreiche USB-Anschlüsse unterstützen mit Peripheriegeräten beladene High-End-Rigs, darunter ein rückseitiger USB Typ-C Anschluss mit schnellem USB 3.2 Gen 2x2 für Übertragungsgeschwindigkeiten von bis zu 20 Gbit/s.

Thunderbolt 4 Unterstützung

Das Prime Z690-P bietet Thunderbolt 4-Unterstützung über einen Onboard-Header. Mit der neuesten Intel-zertifizierten ASUS ThunderboltEX 4-Zusatzkarte kann sie bidirektionale Geschwindigkeiten von bis zu 40 Gbit/s über ein einziges Kabel ermöglichen. Außerdem verfügt diese Karte über eine Daisy-Chain-Funktion für den Anschluss mehrerer Bildschirme und unterstützt Displays mit einer Auflösung von bis zu 8K. Zudem kann sie bis zu 100 Watt Leistung für das Schnellladen von Geräten bereitstellen.

Q-LED Core

Die Q-LED Core-Anzeige erzeugt während des Selbsttests beim Einschalten (POST) Lichtmuster, die den Nutzern bei der Fehlersuche helfen können.

Technische Daten:

Formfaktor ATX
Sockel Intel 1700 (LGA1700)
Chipsatz Intel Z690
CPU-Kompatibilität 300, Celeron G6000, Core i-12000, Core i-13000, Core i-14000, Pentium Gold G7000
RAM-Slots 4x DDR5 DIMM, Dual Channel, UDIMM, max. 128GB (UDIMM)
RAM-Taktfrequenz OC max. DDR5-6000
RAM-Taktfrequenz nativ DDR5-4800 (300), DDR5-4800 (Celeron G6000), DDR5-4800 (Core i-12000), DDR5-4800 (Pentium Gold G7000), DDR5-5600/?DDR5-4800 (Core i-13000), DDR5-5600/?DDR5-4800 (Core i-14000)
Anschlüsse extern 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.2 (20Gb/?s), 1x USB-A 3.1 (10Gb/?s), 2x USB-A 3.0 (5Gb/?s, Z690), 2x USB-A 2.0 (480Mb/?s), 1x RJ-45 2.5Gb LAN (Realtek), 1x Toslink S/?PDIF Out, 5x 3.5mm Klinke (Realtek ALC897), 1x PS/?2 Combo, 2x Befestigungsloch für Antennenanschluss RP-SMA
PCIe-Slots 1x PCIe 5.0 x16, 1x PCIe 4.0 x16 (x4), 2x PCIe 3.0 x16 (x4), 1x PCIe 3.0 x1
M.2-Slots 1x M.2/?M-Key (PCIe 4.0 x4, 22110/?2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4, 2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4/?SATA, 22110/?2280/?2260/?2242), 1x M.2/?E-Key (2230)
Sonstige Schnittstellen 4x SATA 6Gb/s (Z690)
Anschlüsse intern - USB 1x USB-C 3.0 Key-A Header (5Gb/?s, Z690), 2x USB 3.0 Header 20-Pin (5Gb/?s, 4x USB 3.0, Z690), 2x USB 2.0 Header 9-Pin (480Mb/?s, 4x USB 2.0)
Anschlüsse intern - sonstige 1x seriell-Header, 1x TPM-Header, 1x Thunderbolt-Header 13-Pin
Anschlüsse intern - Kühlung 2x CPU-Lüfter 4-Pin, 3x Lüfter 4-Pin, 1x AIO-Pumpe 4-Pin
Anschlüsse intern - Stromversorgung 1x 24-Pin ATX, 1x 8-Pin EPS12V, 1x 4-Pin ATX12V
Anschlüsse intern - Beleuchtung 2x 4-Pin RGB (+12V/?G/?R/?B, max. 3A), 3x 3-Pin ARGB (+5V/?DATA/?GND, max. 3A, ASUS Gen2)
Audio Realtek ALC897
Grafik iGPU
RAID-Level 0/?1/?5/?10
VRM-Design 14+1, 15 virtuelle CPU-Phasen (2x7+1), 8 reale CPU-Phasen (7+1)
MOSFETs VCORE 14x 50A SiC654 (DrMOS)
MOSFETs SOC/VCCGT 1x 50A SiC654 (DrMOS)
PWM-Controller ASP2100 (RT3628AE, max. 9 Phasen)
BIOS 1x 24MB (192Mb)
Besonderheiten Audio+solid capacitors, White Build-kompatibel (PCB primär schwarz), 1x M.2-Passivkühler

Lieferumfang:

ASUS Prime Z690-P (90MB19Q0-M0EAY0)

Zustand:

Es handelt sich um B-Ware. Dies bezeichnet Verkaufsartikel, die nach erfolgtem Widerruf zurück gesendet wurden, Demoware, Serviceware (Recertified) oder Ware, bei der die Originalverpackung nicht mehr vorhanden ist bzw. beschädigt wurde. Die Artikel weisen keine oder kleinere Gebrauchsspuren auf, die keinen Einfluss auf die Funktionsfähigkeit des Gerätes haben. Es werden nur die unter dem Punkt Lieferumfang aufgelisteten Bestandteile mitgeliefert, sämtliches Zubehör und andere Teile können fehlen. Alle Artikel wurden außerdem überprüft und sind technisch einwandfrei. Wir bitten zu beachten das der einwandfreie Zustand des CPU Sockels (Pins) vor dem Versand von uns dokumentiert und mit einem Aufkleber auf dem Mainboard festgehalten wird.

Produkteigenschaft	Wert
Sockel:	1700
Formfaktor:	ATX
Speichertyp:	DDR5
RAM-Steckplätze Anzahl:	4
