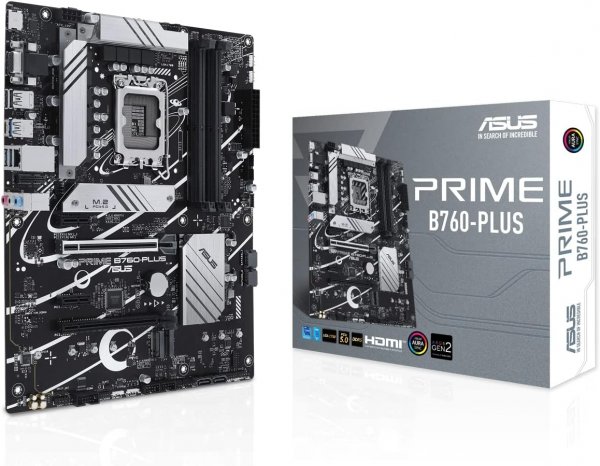

ASUS Prime B760-Plus (90MB1EF0-M0EAY0 / 90MB1EF0-M1EAY0)

ASUS Prime B760-Plus (90MB1EF0-M0EAY0 / 90MB1EF0-M1EAY0)

Artikelnummer: 4152
GTIN: 4711387102985
HAN: 90MB1EF0-M0EAY0 / 90MB1EF0-M1EAY0
Kategorie: Mainboards
Hersteller: ASUS

139,99 €

inkl. 19% USt. , inkl. Versand

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung

Intel LGA 1700 (Intel B760, ATX, DDR5 Speicher, PCIe 5.0, 3x PCIe 4.0 M.2, Thunderbolt 4, Aura Sync)

Intel LGA 1700 Sockel: Bereit für die 14., 13. und 12. Generation der Intel Prozessoren
Ultraschnelle Konnektivität: PCIe 5.0, drei PCIe 4.0 M.2, Realtek 2.5Gb Ethernet, USB 3.2 Gen 2x2 Type-C, Front USB 3.2 Gen 1 Type-C und Thunderbolt (USB4) Header Unterstützung
Umfassende Kühlung: VRM-Kühlkörper, M.2-Kühlkörper, PCH-Kühlkörper, Hybridlüfter-Header und Fan Xpert 2+
ASUS OptiMem: Sorgfältige Verlegung von Leiterbahnen und Durchkontaktierungen zur Wahrung der Signalintegrität für verbesserte Speicherstabilität
Aura Sync RGB-Beleuchtung Integrierte adressierbare Gen 2-Header und Aura RGB-Header für RGB-LED-Streifen, die leicht mit Aura Sync-fähiger Hardware synchronisiert werden können

M.2 Kühlkörper

Der M.2-Kühlkörper verhindert das Throttling, das bei M.2-Speichern bei anhaltenden Übertragungen auftreten kann. Der Kühlkörper wird von unverlierbaren Schrauben gehalten. Diese abnehmbaren unverlierbaren Schrauben verringern das Risiko, dass der Kühlkörper beim Entfernen herunterfällt oder verloren geht.

VRM-Kühlkörper und Wärmeleitpads

VRM-Kühlkörper und Wärmepads verbessern die Wärmeübertragung von den MOSFETs für eine bessere Kühlleistung.

Zwei M.2-Steckplätze (bis zu 64 Gbit/s)

Die PRIME B760-PLUS D4 bietet insgesamt drei M.2-Steckplätze, die Datenübertragungsgeschwindigkeiten von bis zu 64 Gbit/s über PCIe 4.0 unterstützen und so schnellere Boot- und Ladezeiten für Betriebssysteme oder Anwendungen ermöglichen.

ProCool Anschluss

Proprietäre Anschlüsse ergänzen die Verbindung des Mainboards zum Netzteil mit 8-poligen Anschlüssen, die 12 Volt direkt an die Prozessoren weiterleiten. Jede Buchse ist mit massiven Kontakten ausgestattet, die höhere Stromstärken bewältigen können als Buchsen mit hohlen Kontakten.

Sechs-Lagen-Platinen-Design

Mehrere PCB-Lagen optimieren die Wärmeabfuhr für kritische Komponenten und bieten mehr Spielraum, um CPUs über die Standardtaktraten hinaus zu beschleunigen.

DDR5-Unterstützung

Verbesserungen am Trace-Routing-Design ermöglichen den neuesten Intel Prozessoren einen verbesserten Zugang zur Speicherbandbreite. Die ASUS OptiMem II-Technologie bildet die Signalpfade des Speichers sorgfältig über verschiedene PCB-Lagen ab, um die Pfaddistanz zu verringern, und fügt Abschirmungszonen hinzu, die das Übersprechen deutlich reduzieren.

ASUS OptiMem II

Überarbeitete Leiterbahnen auf der Hauptplatine ermöglichen den neuesten Prozessoren einen uneingeschränkten Zugriff auf die Speicherbandbreite. Die ASUS OptiMem II-Technologie bildet die Signalwege des Speichers sorgfältig über die verschiedenen PCB-Schichten ab, um Durchkontaktierungen zu reduzieren, und fügt Abschirmungszonen hinzu, die das Übersprechen deutlich verringern.

PCIe 5.0 Steckplatz

PCIe 5.0 bietet eine doppelt so hohe Datenübertragungsgeschwindigkeit wie PCIe 4.0 und ist damit besonders geeignet um neue datenintensive Aufgaben zu bewältigen. PCIe 5.0 bringt noch weitere Vorteile mit sich, wie z. B. elektrische Änderungen zur Verbesserung der Signalintegrität, abwärtskompatible CEM-Anschlüsse für Add-in-Karten und Kompatibilität mit früheren Versionen von PCI Express.

USB 3.2 Gen 2x2 Typ-C

Eine Reihe von USB-Anschlüssen unterstützt mit Peripheriegeräten beladene High-End-Rigs, darunter der rückseitige USB Typ-C Anschluss mit ultraschnellem USB 3.2 Gen 2x2 für Übertragungsgeschwindigkeiten von bis zu 20 Gbit/s.

Front USB Typ-C

Eine ganze Reihe von USB-Anschlüssen unterstützt High-End-Rigs, die mit Peripheriegeräten ausgestattet sind, darunter ein USB 3.2 Gen 1 Type-C-Frontpanel-Anschluss, der Datenübertragungsgeschwindigkeiten von bis zu 5 Gbit/s ermöglicht.

Technische Daten:

Formfaktor ATX
Sockel Intel 1700 (LGA1700)
Chipsatz Intel B760
CPU-Kompatibilität Celeron G6000, Pentium Gold G7000, Core i-12000, Core i-13000, Core i-14000, CPU-Kompatibilitätsliste
RAM-Slots 4x DDR5 DIMM, Dual Channel, UDIMM (Non-ECC), max. 192GB (UDIMM)
RAM-Taktfrequenz OC max. DDR5-7200
RAM-Taktfrequenz nativ DDR5-4800 (Celeron G6000), DDR5-4800 (Pentium Gold G7000), DDR5-4800 (Core i-12000), DDR5-4800/?DDR5-5600 (Core i-13000), DDR5-4800/?DDR5-5600 (Core i-14000)
Anschlüsse extern 1x VGA (iGPU), 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.2 (20Gb/?s), 2x USB-A 3.1 (10Gb/?s), 1x USB-A 3.0 (5Gb/?s), 2x USB-A 2.0 (480Mb/?s), 1x RJ-45 (2.5GBase-T, Realtek), 3x 3.5mm Klinke (Realtek ALC897), 2x Befestigungsloch für Antennenanschluss RP-SMA
PCIe-Slots 1x PCIe 5.0 x16, 1x PCIe 4.0 x16 (x4), 2x PCIe 3.0 x1
M.2-Slots 1x M.2/?M-Key (PCIe 4.0 x4, 2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4, 22110/?2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x2, 2280/?2260/?2242), 1x M.2/?E-Key (2230)
Sonstige Schnittstellen 4x SATA 6Gb/s (B760)
Anschlüsse intern - USB 1x USB 3.0 Header Key-A (5Gb/?s, 1x USB-C 3.0), 1x USB 3.0 Header 20-Pin (5Gb/?s, 2x USB-A 3.0), 2x USB 2.0 Header 9-Pin (480Mb/?s, 4x USB-A 2.0)
Anschlüsse intern - sonstige 1x seriell-Header, 1x TPM-Header, 1x Thunderbolt-Header 13-Pin, 1x S/?PDIF-Header, 1x Chassis Intrusion-Header, 1x COM Debug-Header
Anschlüsse intern - Kühlung 1x CPU-Lüfter 4-Pin, 3x Lüfter 4-Pin, 1x AIO-Pumpe 4-Pin
Anschlüsse intern - Stromversorgung 1x 24-Pin ATX, 1x 8-Pin EPS12V
Anschlüsse intern - Beleuchtung 1x 4-Pin RGB (+12V/?G/?R/?B, max. 3A), 3x 3-Pin ARGB (+5V/?DATA/?GND, max. 3A, ASUS Gen2)
Audio Realtek ALC897
Grafik iGPU
RAID-Level 0/?1/?5/?10 (B760)
VRM-Design 6+1, 7 virtuelle CPU-Phasen (6+1), 7 reale CPU-Phasen (6+1)
MOSFETs VCORE 6x 58A SiRA14BDP/?12x SiRA12BDP (High-/?Low-Side)
MOSFETs SOC/VCCGT 1x 58A SiRA14BDP/?2x SiRA12BDP (High-/?Low-Side)
PWM-Controller ASP2100 (RT3628AE, max. 9 Phasen)
BIOS 1x 16MB (128Mb)
Besonderheiten Audio+solid capacitors, White Build-kompatibel (PCB primär schwarz), 1x M.2-Passivkühler

Lieferumfang:

ASUS Prime B760-Plus (90MB1EF0-M0EAY0 / 90MB1EF0-M1EAY0)

Zustand:

Es handelt sich um B-Ware. Dies bezeichnet Verkaufsartikel, die nach erfolgtem Widerruf zurück gesendet wurden, Demoware, Serviceware (Recertified) oder Ware, bei der die Originalverpackung nicht mehr vorhanden ist bzw. beschädigt wurde. Die Artikel weisen keine oder kleinere Gebrauchsspuren auf, die keinen Einfluss auf die Funktionsfähigkeit des Gerätes haben. Es werden nur die unter dem Punkt Lieferumfang aufgelisteten Bestandteile mitgeliefert, sämtliches Zubehör und andere Teile können fehlen. Alle Artikel wurden außerdem überprüft und sind technisch einwandfrei. Wir bitten zu beachten das der einwandfreie Zustand des CPU Sockels (Pins) vor dem Versand von uns dokumentiert und mit einem Aufkleber auf dem Mainboard festgehalten wird.

Produkteigenschaft	Wert
Sockel:	1700
Formfaktor:	MicroATX
Speichertyp:	DDR5
RAM-Steckplätze Anzahl:	4
